C#３D立方体ワイヤーフレーム 座標ブッコミ(第２回) for VS2013 Express
C#３D立方体ワイヤーフレーム 序(第１回) for VS2013 Express に続き２回目、 CThreeD.cs → C#３D立方体ワイヤーフレーム 序(第１回) for VS2013 Express
CRubic.cs → C#３D立方体ワイヤーフレーム マウスの座標渡し(第３回) for VS2013 Express
Form1.cs → C#３D立方体ワイヤーフレーム 終(第４回) for VS2013 Express 今回はCBondクラスを紹介する。
他のクラスはほぼ、変化はないがこのクラスを差し替えることで、 様々な立体情報を記述する事が出来る。 CBondクラス
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.Drawing;
namespace WindowsFormsApplication1
{
public partial class Form1 : Form
{
class CBond
{
public CThreeD m_pThreeD;
public Vertex m_Center = new Vertex(); //相対座標の中心
List<Vertex> m_Vertex = new List<Vertex>();
public int mGourp_num; //グループ名の個数
public CBond(int x, int y, int z, ref CThreeD pThreeD)
{
InitBond(x, y, z);
m_pThreeD = pThreeD;
}
/*=============================================================================
機能 初期化する
引数 x, y, z :
=============================================================================*/
public void InitBond(int x, int y, int z)
{
InitVertex(x - 1, y - 1, z - 1);
}
/*=============================================================================
機能 頂点を初期化する
引数 x, y, z : 立方体の番号（ -1 ～ 1 ）
=============================================================================*/
public void InitVertex(int x, int y, int z)
{
int cx, cy, cz;
m_Center.x = 0;
m_Center.y = 0;
m_Center.z = 0;
cx = 0; cy = 0; cz = 0;
mGourp_num = 0;
MyPoint3D[] A = new MyPoint3D[8];
A[0] = new MyPoint3D(cx + 100, cy + 100, cz + 100);
A[1] = new MyPoint3D(cx - 100, cy + 100, cz + 100);
A[2] = new MyPoint3D(cx - 100, cy - 100, cz + 100);
A[3] = new MyPoint3D(cx + 100, cy - 100, cz + 100);
A[4] = new MyPoint3D(cx + 100, cy + 100, cz - 100);
A[5] = new MyPoint3D(cx - 100, cy + 100, cz - 100);
A[6] = new MyPoint3D(cx - 100, cy - 100, cz - 100);
A[7] = new MyPoint3D(cx + 100, cy - 100, cz - 100);
//コネクト情報
A[0].bond.Add(1);
A[1].bond.Add(2);
A[2].bond.Add(3);
A[3].bond.Add(0);
A[4].bond.Add(5);
A[5].bond.Add(6);
A[6].bond.Add(7);
A[7].bond.Add(4);
A[0].bond.Add(4);
A[1].bond.Add(5);
A[2].bond.Add(6);
A[3].bond.Add(7);
List<MyPoint3D> result = new List<MyPoint3D>();
//格納
for (int i = 0; 8 > i; i++)
{
result.Add(A[i]);
}
for (int i = 0; result.Count > i; i++)
{
SetVertex(0, i, result[i].bond, result[i].x, result[i].y, result[i].z);
}
}
/*=============================================================================
機能 頂点を決める
引数 group: グループ番号
n : 線の番号
m : どこと繋がるか
x, y, z : 端の座標
=============================================================================*/
public void SetVertex(int group, int n, List<int> bond, int x, int y, int z)
{
Vertex ver = new Vertex();
ver.group = group;
for (int i = 0; bond.Count > i; i++) ver.bond.Add(bond[i]);
ver.x = x;
ver.y = y;
ver.z = z;
m_Vertex.Add(ver);
}
/*=============================================================================
機能 ２次元座標系に変換する（回転行列をつくる）
引数 ViewPolar : 視点の極座標
=============================================================================*/
public void TransferScreen(Polar ViewPolar)
{
int i;
Vertex ver = new Vertex();
for (i = 0; i < m_Vertex.Count; i++)
{
if (m_Vertex[i] != null)
{
ver = m_Vertex[i];
m_pThreeD.TransferScreen(ViewPolar, ref ver);
m_Vertex[i] = ver;
}
}
}
/*=============================================================================
機能 立方体を描画する
引数 pDC : メモリデバイスコンテキストへのポインタ
ViewVertex : 視点の座標
=============================================================================*/
public void DrawBond(Graphics gra, Pen pen, Vertex ViewVertex)
{
int i,j;
Point[] point = new Point[2];
i = 0;
for (i = 0; i < m_Vertex.Count; i++)
{
if (m_Vertex[i] != null)
{
for (j = 0; j < m_Vertex[i].bond.Count; j++)
{
int c = m_Vertex[i].bond[j]; //接続先
point[0].X = m_Center.x + m_Vertex[i].point.X;
point[0].Y = m_Center.y + m_Vertex[i].point.Y;
point[1].X = m_Center.x + m_Vertex[c].point.X;
point[1].Y = m_Center.y + m_Vertex[c].point.Y;
gra.DrawLine(pen, point[0], point[1]);
}
}
}
}
}
}
}
DrawBond ・・・描画
TransferScreen ・・・座標を２次元に投影。CThreeDクラスに投げる。
SetVertex ・・・座標情報を格納
InitVertex ・・・初期の座標情報を作成
CBond ・・・このプログラムの最初に呼び出される。
立方体なので、サイコロを思い出して欲しいのですが 頂点が８個あるので MyPoint3D[] A = new MyPoint3D[8]; で、８個の座標を格納する MyPoint3D型 を生成している。 A[0] = new MyPoint3D(cx + 100, cy + 100, cz + 100);
A[1] = new MyPoint3D(cx - 100, cy + 100, cz + 100);
A[2] = new MyPoint3D(cx - 100, cy - 100, cz + 100);
A[3] = new MyPoint3D(cx + 100, cy - 100, cz + 100);
A[4] = new MyPoint3D(cx + 100, cy + 100, cz - 100);
A[5] = new MyPoint3D(cx - 100, cy + 100, cz - 100);
A[6] = new MyPoint3D(cx - 100, cy - 100, cz - 100);
A[7] = new MyPoint3D(cx + 100, cy - 100, cz - 100);

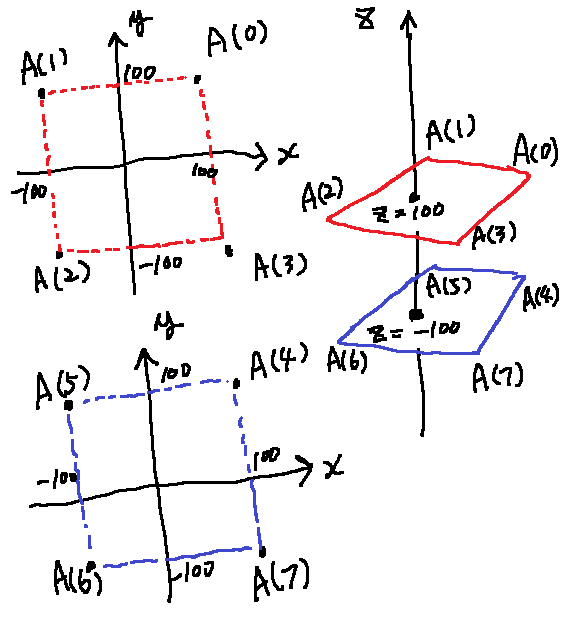

A[０]から、A[７]には図に示す通り、立方体の頂点を格納した。 cx,cy,czは、この塊を動かす際に用いる。 //コネクト情報
A[0].bond.Add(1);
A[1].bond.Add(2);
A[2].bond.Add(3);
A[3].bond.Add(0);
：
コネクト情報で、どの点と点を結ぶか情報を与えている。 第一回でも述べたが、bondはList＜int＞なのでAddで追加可能だ。 List<MyPoint3D> result = new List<MyPoint3D>();
//格納
for (int i = 0; 8 > i; i++)
{
result.Add(A[i]);
}
for (int i = 0; result.Count > i; i++)
{
SetVertex(0, i, result[i].bond, result[i].x, result[i].y, result[i].z);
}
resultに再度入れているが、ここは別に必要ないがList型に入れとくと便利なので使用。 List<Vertex> m_Vertex = new List<Vertex>();
public void TransferScreen(Polar ViewPolar)
{
int i;
Vertex ver = new Vertex();
for (i = 0; i < m_Vertex.Count; i++)
{
if (m_Vertex[i] != null)
{
ver = m_Vertex[i];
m_pThreeD.TransferScreen(ViewPolar, ref ver);
m_Vertex[i] = ver;
}
}
}
TransferScreen（）関数でList<Vertex> の m_Vertex に格納した座標を マウスが上下に動かした分を、それぞれ角度に見立て、極座標を直行座標に変換し X軸固定回転、Y軸固定回転のマトリックスで座標変換。 参照 C#３D立方体ワイヤーフレーム 序(第１回) for VS2013 Express public void DrawBond(Graphics gra, Pen pen, Vertex ViewVertex)
{
int i,j;
Point[] point = new Point[2];
i = 0;
for (i = 0; i < m_Vertex.Count; i++)
{
if (m_Vertex[i] != null)
{
for (j = 0; j < m_Vertex[i].bond.Count; j++)
{
int c = m_Vertex[i].bond[j]; //接続先
point[0].X = m_Center.x + m_Vertex[i].point.X;
point[0].Y = m_Center.y + m_Vertex[i].point.Y;
point[1].X = m_Center.x + m_Vertex[c].point.X;
point[1].Y = m_Center.y + m_Vertex[c].point.Y;
gra.DrawLine(pen, point[0], point[1]);
}
}
}
}
List<Vertex> の m_Vertex に格納した座標の要素分（m_Vertex[i].bond.Count;） のそれぞれの座標に接続するラインを gra.DrawLine(pen, point[0], point[1]); で描画している。 このクラスをいろいろいじると様々な立体を３D化出来るので 一番楽しいところだ。 次の第三回は CRubic クラス。 CThreeD.cs → C#３D立方体ワイヤーフレーム 序(第１回) for VS2013 Express
CRubic.cs → C#３D立方体ワイヤーフレーム マウスの座標渡し(第３回) for VS2013 Express
Form1.cs → C#３D立方体ワイヤーフレーム 終(第４回) for VS2013 Express 終わり。 PR |
 |
